01 基础概念：AC 与 DC
AC 交流电
电流方向周期性往复变化，如同钟摆。主要用于家庭供电（220V）和工业动力（380V），提供强大的驱动能量。
形象比喻：像城市高压供水管网，力量充沛但需“降压”后才能给精密设备使用。
DC 直流电
电流方向恒定不变，如同单向流淌的河流。主要来源于电池、充电宝或电源适配器，是电子设备的核心动力源。
形象比喻：像经过稳压阀的平稳水流，纯净且稳定，是芯片和电路板的“专属口粮”。
核心知识点： 所有精密电子元器件（芯片、传感器、电路板）均只能使用直流电工作，无法直接接入交流电，必须通过AC-DC转换模块进行整流和稳压。
02 AC-DC电源模块：电源的“入口”
将危险的高压交流电转化为
设备可用的安全直流电
核心功能：电能转换枢纽
将220V家用或380V工业交流电，精准转化为设备所需的5V、12V、24V等低压直流 电，是电子设备获取稳定动力的基础保障。
通俗理解：电力“减压阀”
如同给高压水流装上减压阀，它将危险的高压交流电“降速降压”，变成温和、稳定的 电力“细流”，确保电子设备安全运行。
典型供电链路
市电插座 → AC-DC电源模块 → 稳定直流电 → 电路板 / 传感器 / 电机等终端设备

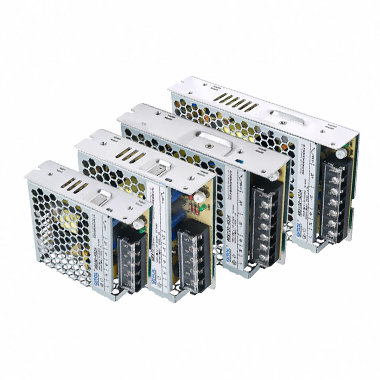

AC-DC模块分类：按功率大小划分
01 小功率AC-DC
功率：1~30W | 电压：5V / 12V
核心特点：体积小巧紧凑，成本低廉，能效较高，适合集成在小型设备内部。
典型应用：智能家居面板、安防监控摄像头、LED灯带驱动、各类物联网传感器模块。
02 中功率AC-DC
功率：30~150W | 电压：12V / 24V
核心特点：输出稳定性强，抗干扰能力优异，具备良好的电压调整率和负载率。
典型应用：工业PLC控制器、办公打印机、工控触摸屏、商业照明系统、门禁控制。
03 大功率AC-DC
功率：150W以上 | 电压：24V / 48V
核心特点：工业级设计标准，散热性能优异，具备完善的过压、过流保护机制。

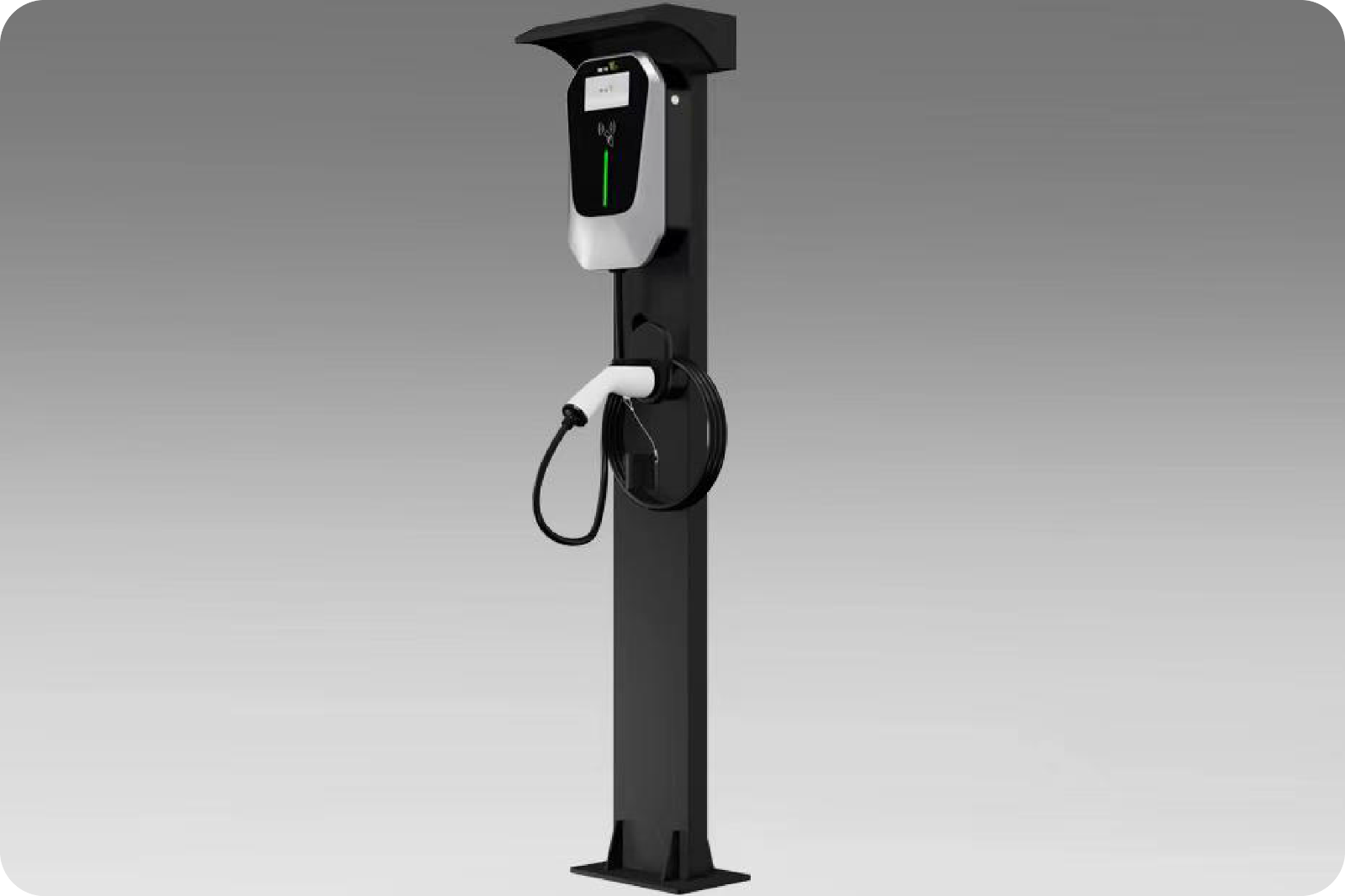

典型应用：新能源充电桩辅助电源、通信基站机柜、大型工业自动化设备、储能系统。
随着功率等级的提升，模块在散热设计、防护等级及稳定性上的要求也随之提高，以适应更复杂的工业环境需求。
AC-DC模块典型应用场景
01 智能家居

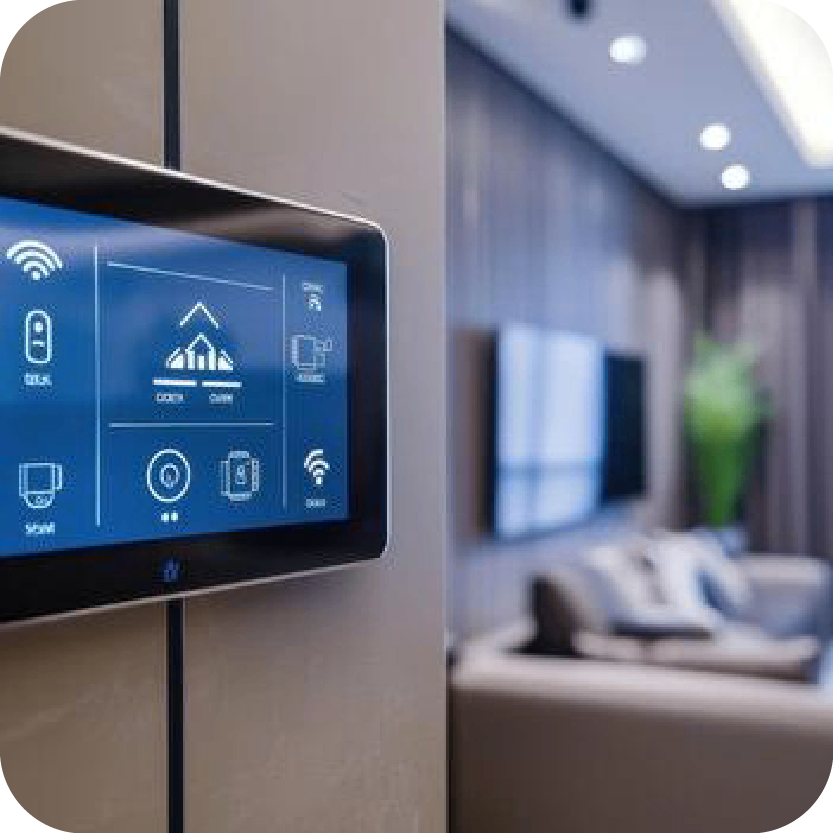

为智能开关、人体感应面板、智能门锁等设备提供稳定可靠的直流供电，保障家居智能化体验。
02 安防监控

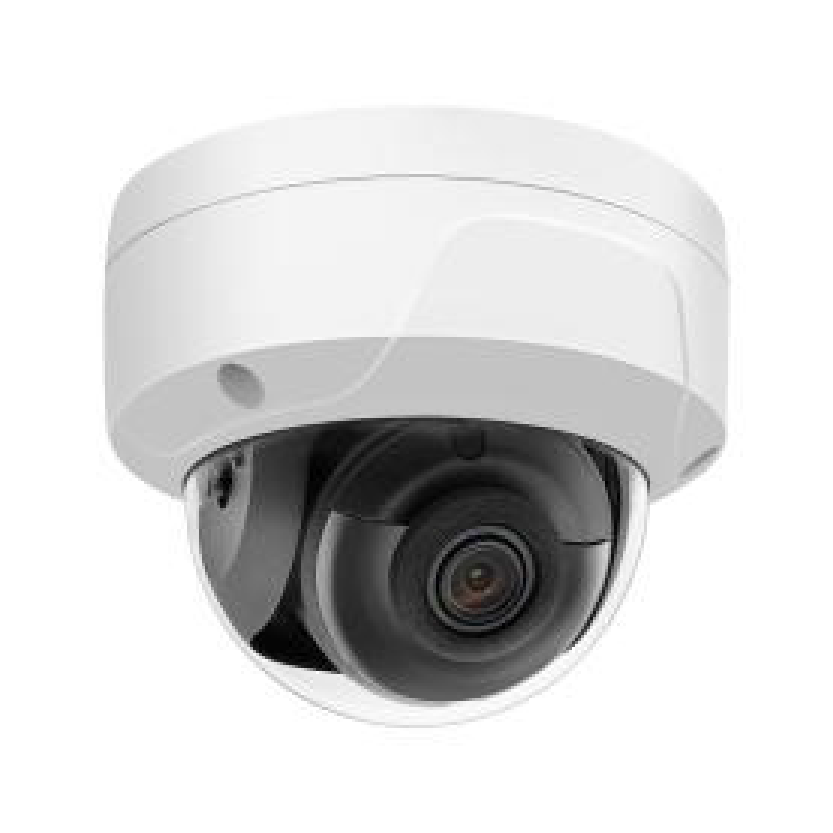

适配网络摄像头、NVR录像机及红外报警探头，确保安防系统24小时不间断稳定运行。
03 工业自动化

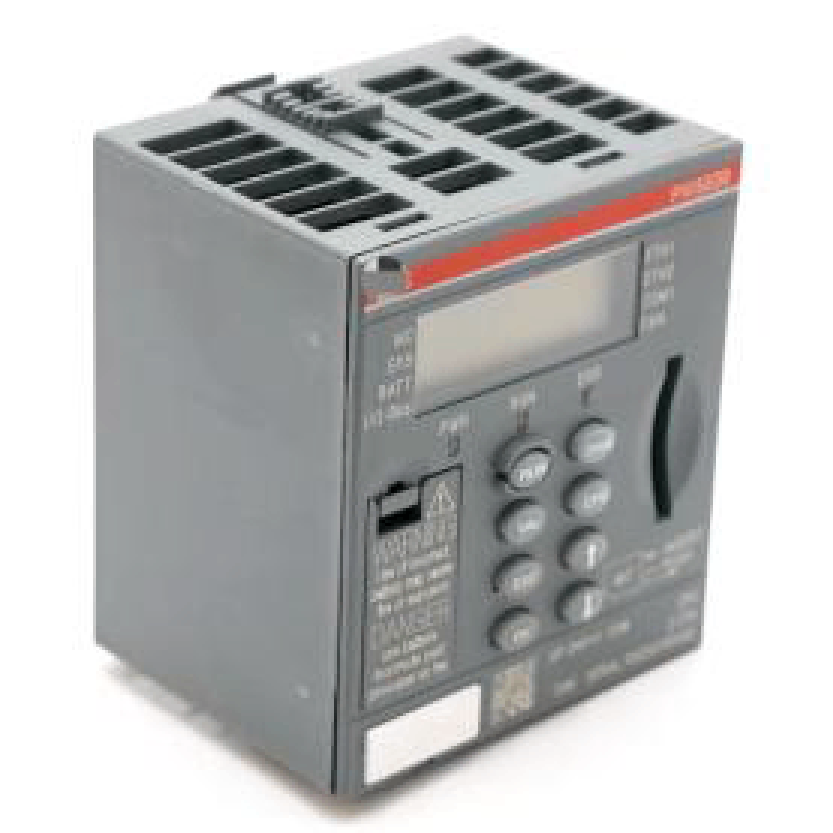

为PLC控制器、电磁阀、工业仪表及温度变送器提供高效、抗干扰的电源解决方案。
04 医疗设备

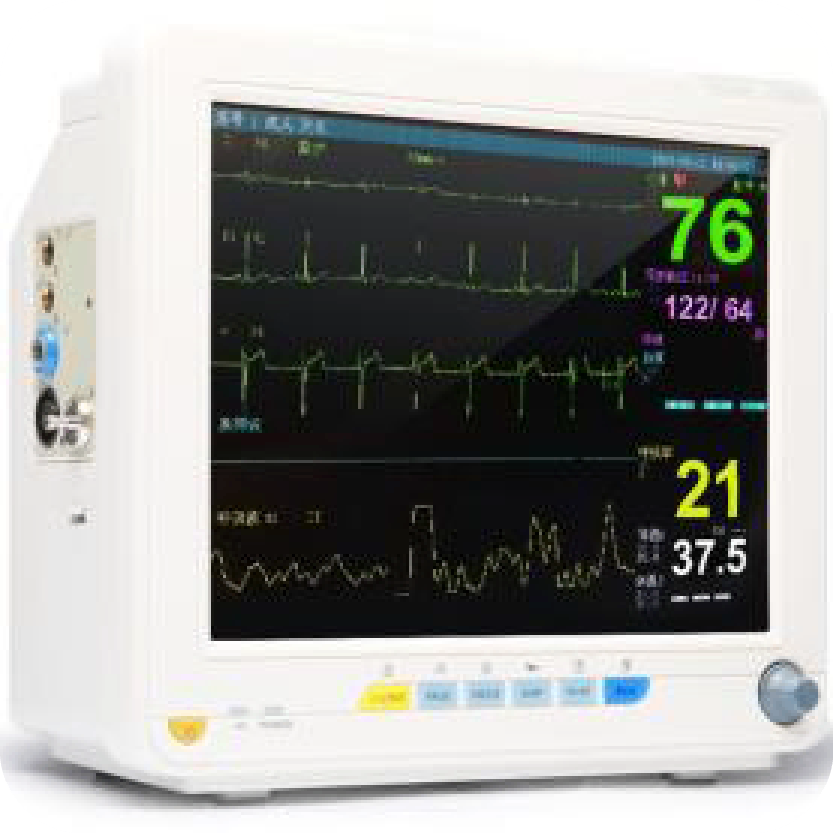

适用于监护仪、检测仪器等，需符合医用安规认证，确保供电的绝对安全与稳定。

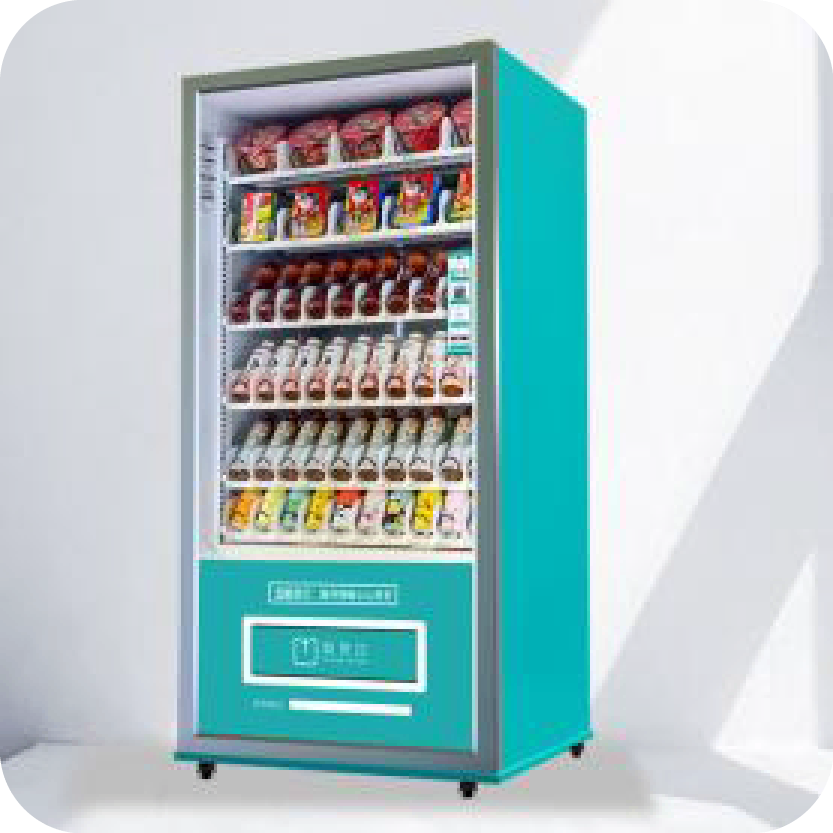

05 自助设备
广泛应用于自动售货机、充电桩控制板及地铁闸机，支持高负载与全天候连续运行。

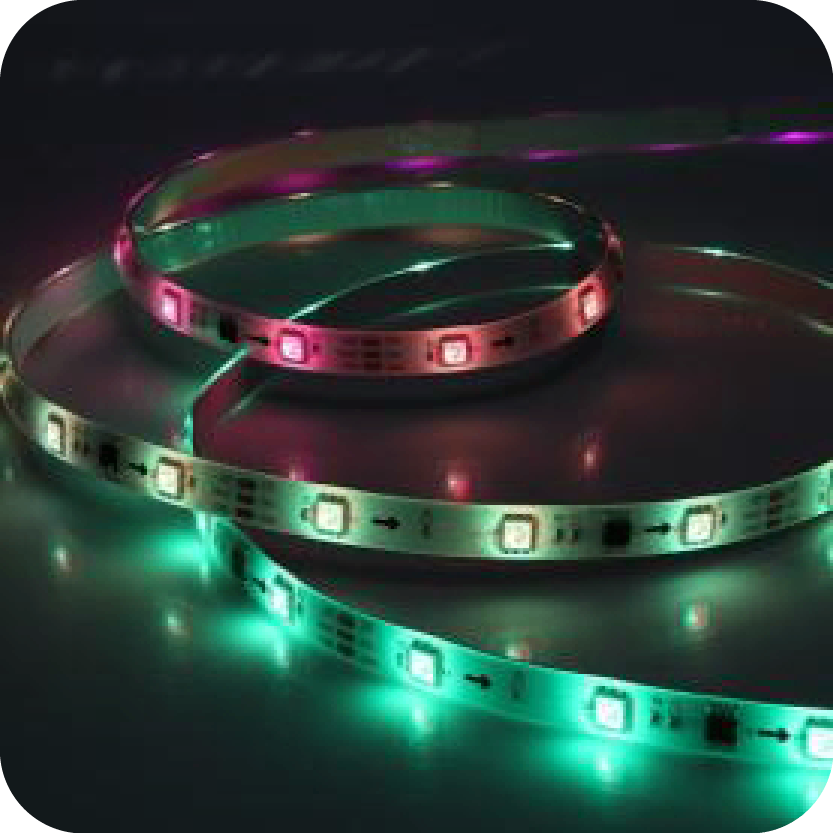

06 LED照明
作为室内外LED灯的驱动电源，提供高效能转换，支持调光控制与节能需求。

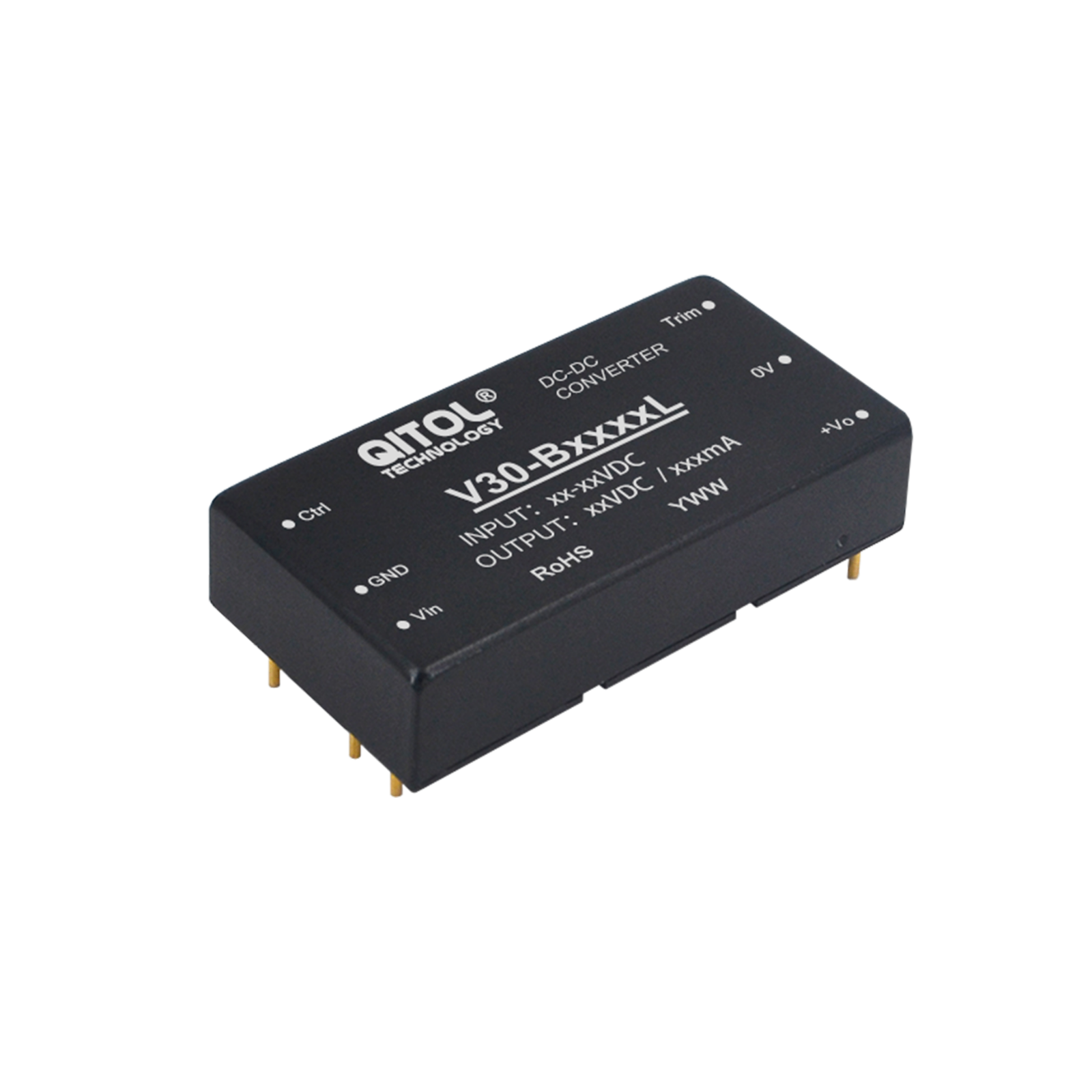

03 DC-DC电源模块：直流电压的魔术师
DC-DC模块是现代电子系统的“心脏”，通过高效的电能转换技术，为各类精密芯片和传感器提供稳定、精准的电压支持。
核心功能：直流电能的“变形金刚”输入为直流电源（如电池、AC-DC输出），输出为不同规格的直流电。它能实现电压的升压、降压或电气隔离，是电子设备的“电压调节器”。
通俗理解：能量的“分装与调配师”如果说AC-DC是把“自来水”变成“瓶装水”，那么DC-DC就是将大瓶水灵活分装成小瓶，或将小瓶汇聚成大瓶，按需调整电压等级，适配不同器件的“胃口”。
典型应用：从储能到芯片的供电链路锂电池组(24V DC) → DC-DC降压模块 → 5V/3.3V直流电 → 主控芯片/传感器/执行器，构建稳定可靠的供电网络。
DC-DC模块分类
01 降压DC-DC (Buck)
功能：将高直流电压转换为更低的直流电压，实现高效降压稳压，是电源分配的基础环节。
典型场景：24V转5V、48V转12V，广泛用于电路板板载供电，为芯片、传感器等提供合适电压。
核心价值：转换效率高，功耗低，体积小巧，适配各类电子设备的电源需求。
02 升压DC-DC (Boost)
功能：将低直流电压提升至更高的直流电压，满足设备对高压供电的需求。
典型场景：5V转12V、12V转24V，常见于电池供电设备，如便携仪器、移动电源、车载设备等。
核心价值：充分利用电池能量，在低电压输入下维持设备运行，延长续航能力。
03 隔离DC-DC
功能：在直流输入与输出之间建立电气隔离，阻断干扰路径，保障电路安全。
典型场景：医疗设备、工业自动化、通信基站等强干扰环境，或需要安全隔离的场景。
核心价值：抑制共模干扰，保护人员与设备安全，满足严格的电气安全认证标准。
DC-DC模块典型应用场景

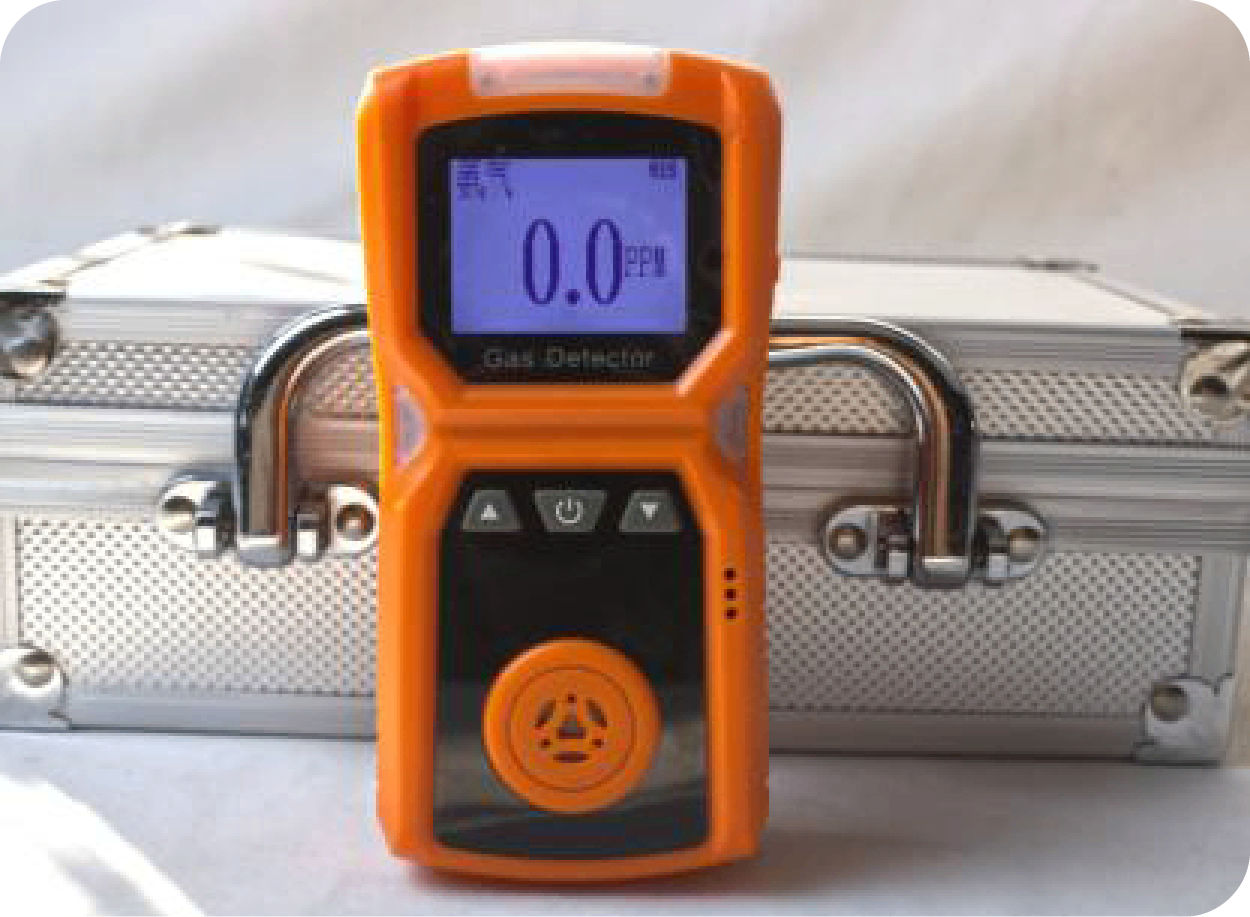

01 锂电池便携设备
适用于手持检测仪、便携式测绘仪等移动终端，高效转换电池电压，为精密芯片提供稳定电力，延长设备续航时间。
02 通信机柜供电

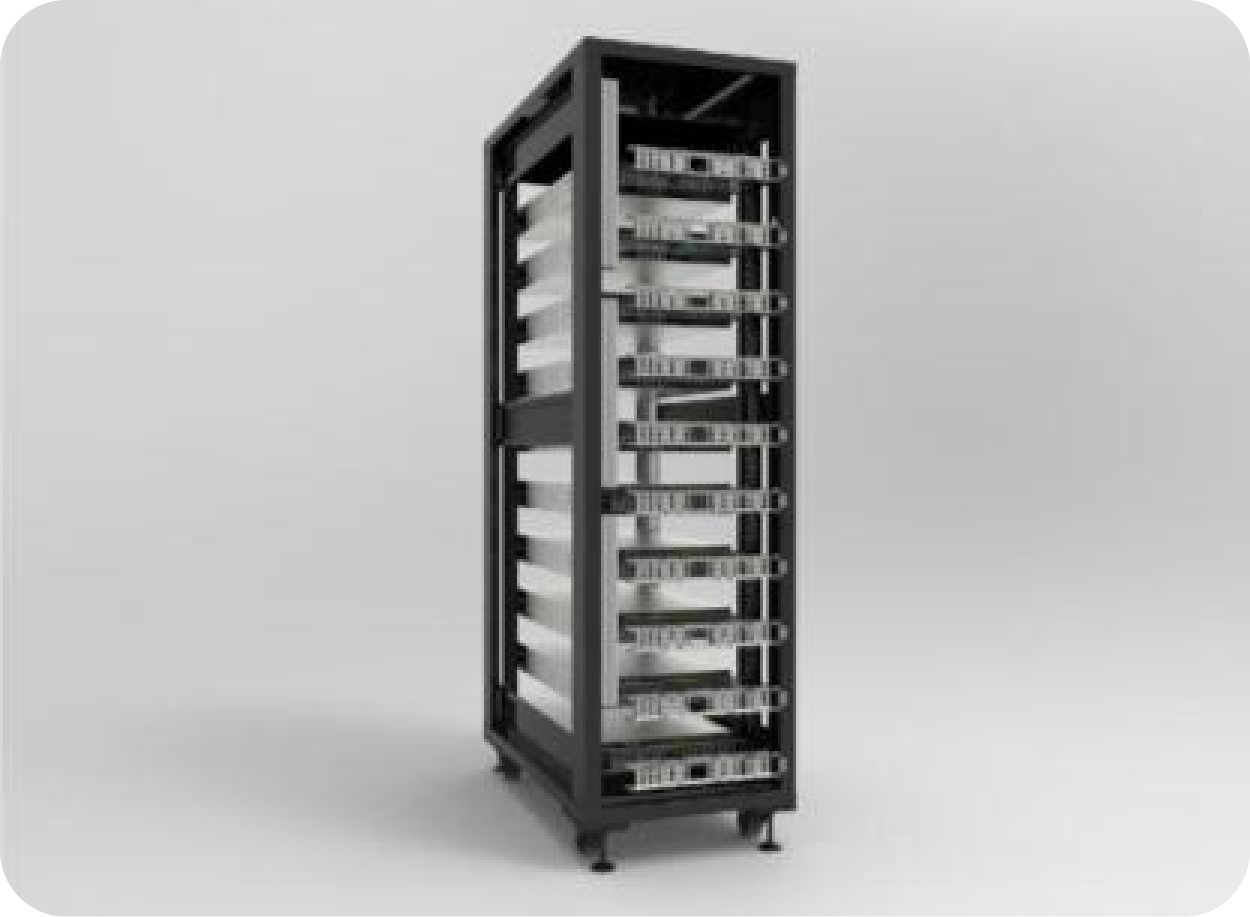

为服务器、基站内部板卡提供可靠直流供电，具备宽电压输入与稳压输出能力，确保通信设备在复杂电网下稳定运行。
03 汽车电子系统

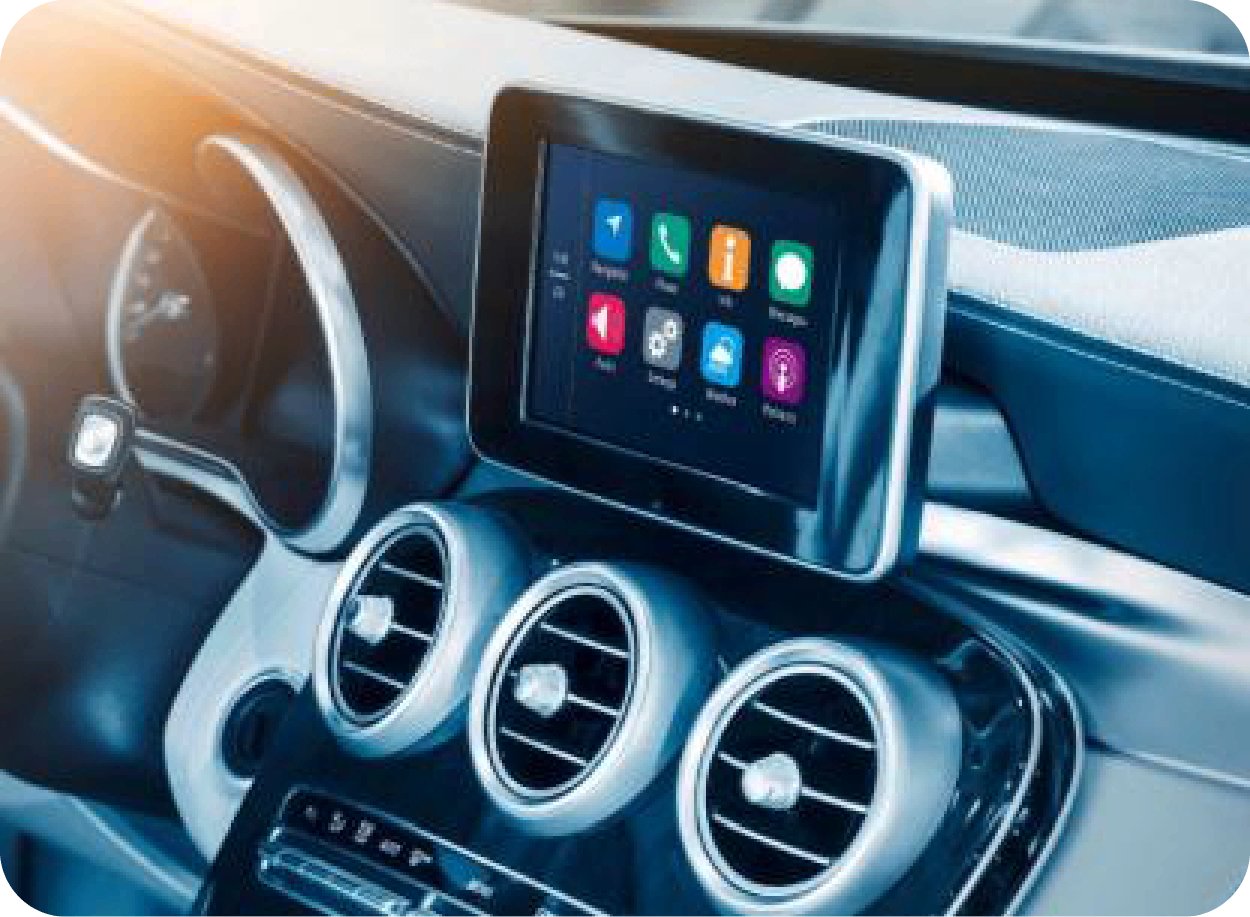

适配12V/24V车载电池，将电压转换为芯片级供电，用于导航、娱乐及控制系统，抗干扰能力强，适应车内严苛环境。

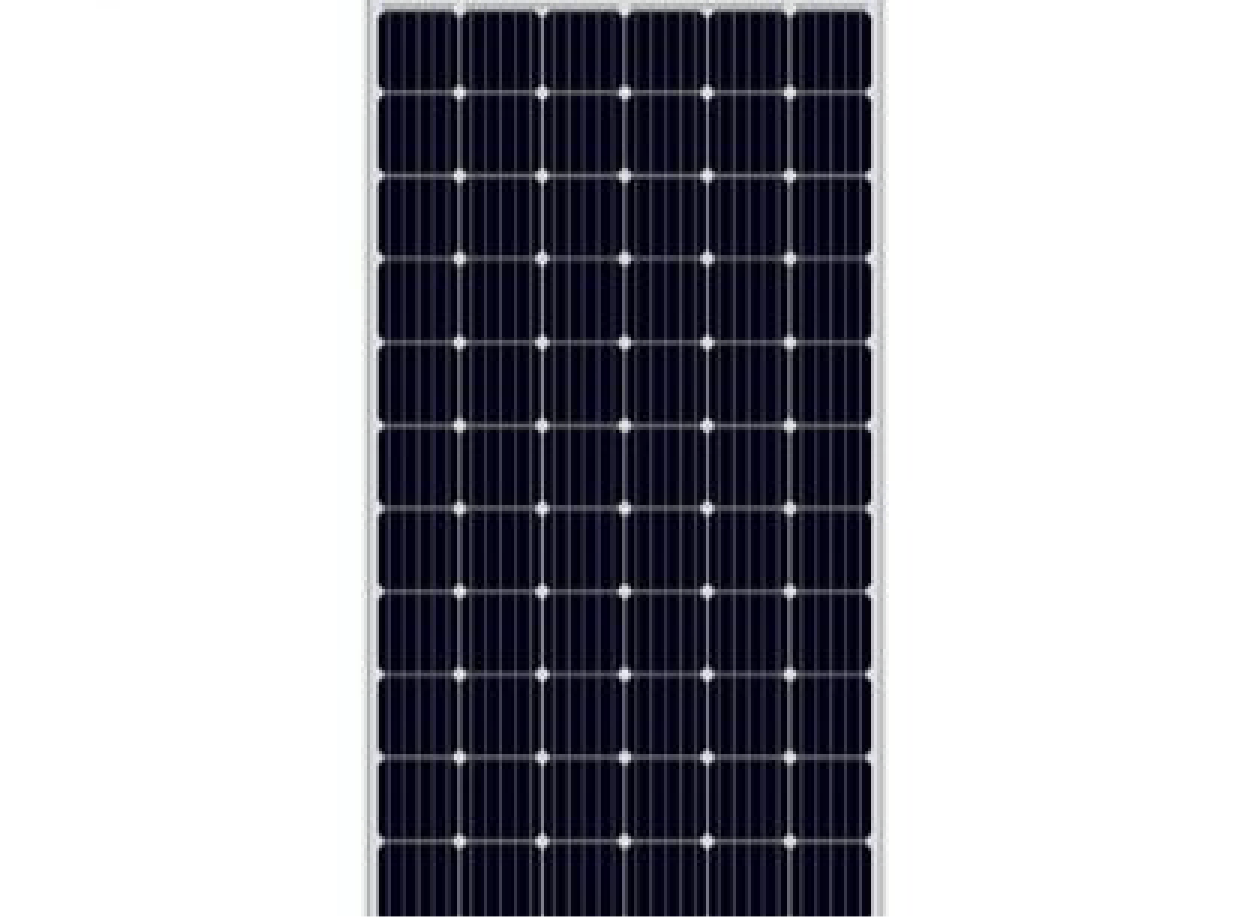

04 光伏储能系统
实现光伏电池直流电的升降压转换，高效匹配储能电池的充电需求，提升太阳能发电系统的能量转换与存储效率。
04 对比与应用：AC-DC vs DC-DC
AC-DC 电源模块 · 电力入口
市电直连，一级转换
输入220V/380V交流电，可直接接市电，是系统供电的“大门”。
AC转DC，奠定基础
将高压交流电转换为稳定低压直流电，为后端设备提供基础能源。
输出标准工业电压
常见5V、12V、24V、48V输出，适配各类工业设备与系统需求。
选型看安规与功率
重点关注功率容量、安规认证及耐温散热性能。
DC-DC 电源模块 · 内部调压
直流输入，二次转换
输入为直流电，来自电池或前级AC-DC输出，不可直接接市电。
升降压与电气隔离
实现电压升降或电气隔离，保护电路安全，提升供电稳定性。
芯片级精密供电
输出3.3V、5V、12V等低压，精准匹配芯片与精密电路需求。
选型重效率与体积
侧重转换效率、纹波控制、小型化与集成度。
常见组合方案：AC-DC + DC-DC
为什么需要组合使用？
解决电压层级不匹配
AC-DC模块通常输出12V/24V工业电压，而设备内部的MCU、传感器等核心芯片需要3.3V或5V的低压供电，二级转换实现精准匹配。
隔离工业环境干扰
工业现场存在电机启停、变频器等强电磁干扰源，隔离型DC-DC可切断干扰传导路径，保护精密主控电路板免受浪涌冲击与信号干扰。
典型工业供电链路流程
24V直流
5V隔离
以新能源充电桩为例，其内部包含复杂的控制电路与功率模块。多级电源转换方案不仅保障了供电的稳定性，更通过电气隔离技术，有效提升了设备在复杂工业环境下的可靠性与安全性。
05 选型简易判断表
面对客户咨询时，只需依次确认以下三个关键问题，即可快速锁定所需的电源模块类型：
01 电源来源判断
设备是否直接连接市电插座（220V/110V）？这是最基础的输入条件。
结论: 需AC-DC模块
负责将高压交流电转换为稳定的低压直流电。
02 电压需求判断
设备内部是否需要多种电压输出？例如：继电器用24V，主板用5V。
结论: AC-DC + DC-DC
先降压，再进行二次稳压分配，满足多部件需求。
03 供电场景判断
设备是否由电池、车载电源等直流电源直接供电？无需接入市电。
结论: 纯DC-DC模块
实现直流电压的升降压、隔离与稳压转换。
技巧总结：先确认 “输入源类型”，再看 “输出复杂度”，即可快速精准匹配方案。常见误区
误区：DC-DC模块直插220V插座
纠正：DC-DC输入仅限直流电，直接接入220V交流电会瞬间烧毁模块，造成设备损坏与安全隐患，必须通过AC-DC转换后使用。
误区：AC-DC输出可直接驱动芯片
纠正：AC-DC多输出12V/24V高压，而芯片多为3.3V/5V低压，必须额外搭配DC-DC降压模块进行二次稳压，避免芯片过压烧毁。
误区：电源功率越大越好
纠正：功率过大增加成本与体积，过小则导致过热停机。建议按实际负载预留30%功率余量，兼顾效率、成本与系统稳定性。
误区：所有模块均可户外使用
纠正：消费级模块不耐高低温与潮湿，户外环境必须选用工业级模块，具备宽温工作、防浪涌、防潮防尘特性，确保长期稳定运行。
